超聲波焊接機原理及傳感器測試與設計
發布時間：2019-03-26 點擊量：21

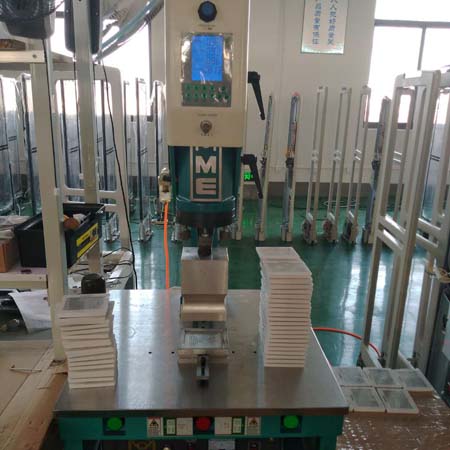

超聲波焊接機，喇叭和聲套是將電能轉換為振動的裝置。要了解操作原理，可以在超聲波焊接機和汽車之間進行比較。
傳感器執行能量轉換(作為電機)，變壓器調節力和速度之間的比例(如變速箱)，最后超聲波/超聲波喇叭引導并施加該能量來完成所需的工作(作為車輪)。
超聲波焊接機按照自動化水平可以分為自動焊接機、半自動超聲波焊接機、手動焊接機。按頻率可分為：15K,20K,28K,30K,35K,40K等機型.
在汽車中，所有機械系統部件必須設計好，諧波，以盡可能提高能量傳輸效率。超聲波系統也是如此，然而在這種情況下，效率的關鍵參數是應盡可能接近的部件的頻率(例如20 kHz +/- 50 Hz)。
操作
傳感器具有兩個工作頻率，在其電阻抗曲線中可以很容易地識別。阻抗最大值對應于反諧振頻率(最大速度)。超聲波焊接系統以反共振頻率工作。阻抗最小值對應于共振頻率(最大力)。超聲波清洗系統以共振頻率工作。
傳感器測試
要正常工作，傳感器的頻率和阻抗必須在公差范圍內。例如，對于焊接系統，頻率應該比標稱聲學設定頻率高2.5%，公差為+/- 0.25%。
頻率和阻抗的決定性因素是零件的尺寸精度，應用的緊密度，陶瓷質量和調諧(類似于超聲波傳播的情況)。
